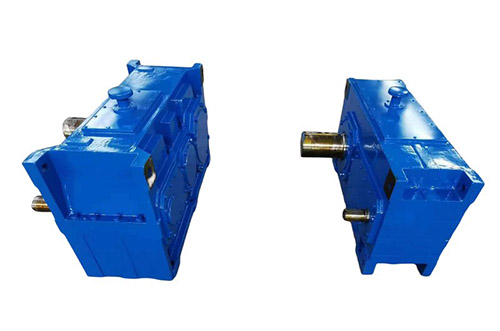

起重機三合一減速機（集成電機、制動器、減速機）的連接需從電氣接線、機械安裝、系統調試三個維度嚴格執行，以下是結合行業規范與實操經驗的詳細指南：
一、電氣接線：電機與制動器的精準連接
1. 主電路接線（電機部分）
三相電源接入：
電機接線盒通常標注 U1/V1/W1（進線端） 和 U2/V2/W2（繞組尾端），需根據銘牌電壓選擇接法：
380V（星形接法）：將 U2/V2/W2 短接，U1/V1/W1 接三相火線（L1/L2/L3）。
220V（三角形接法）：U1 接 W2，V1 接 U2，W1 接 V2，再分別接三相火線。
接地要求：電機外殼接地端子（PE）需通過黃綠雙色線連接至起重機金屬結構（接地電阻≤4Ω），防止漏電風險。
制動器電源接入：
制動器分為直流制動（常見 DC90V/DC220V）和交流制動（AC220V），需按型號接線：
直流制動：通過整流模塊將三相電源轉換為直流電（如 DC90V），正極接制動器線圈 A1，負極接 A2。
交流制動：直接接入單相 220V 電源（如 L1+N），需串聯接觸器控制通斷。
控制邏輯：制動器電源需與電機電源聯動 —— 電機啟動時制動器打開，電機斷電時制動器抱死。
2. 控制電路接線（關鍵信號）
控制信號輸入：
正反轉控制：通過兩個接觸器（KM1/KM2）實現互鎖，避免相間短路。
過載保護：將熱繼電器常閉觸點串聯至控制回路，當電機過載時切斷電源。
限位信號：起升 / 下降限位開關的常開觸點接入 PLC 或繼電器，觸發時切斷電機電源。
編碼器接線（可選）：
若配備編碼器（如用于閉環控制），需將信號線（A/B/Z 相）接入控制器，屏蔽層接地以抗干擾。
二、機械安裝：減速機與驅動系統的剛性連接
1. 安裝基座與定位
基座要求：
安裝面需平整（平面度≤0.1mm/m），采用高強度螺栓（8.8 級以上）固定，扭矩值參考設備手冊（如 M20 螺栓扭矩≈245N?m）。
定位方法：用百分表檢測減速機輸出軸與起重機驅動軸的同軸度（偏差≤0.05mm），避免因偏心導致振動和齒輪磨損。
2. 聯軸器安裝與對準
類型選擇：
優先使用膜片聯軸器（抗沖擊）或齒式聯軸器（補償軸向位移），禁止使用剛性聯軸器。
安裝步驟：
將聯軸器半件套入減速機輸出軸和驅動軸，使用銅棒或液壓工具敲擊到位（避免損傷軸端）。
用百分表檢測徑向跳動（≤0.08mm）和端面跳動（≤0.05mm），通過增減墊片調整同軸度。
緊固聯軸器螺栓時采用對角逐步擰緊法，確保受力均勻。
3. 制動器機械調整
制動間隙設定：
松開制動器調節螺母，手動旋轉制動輪，用塞尺測量制動襯墊與制動輪間隙（通常 0.5-1mm），調整后鎖緊螺母。
彈簧壓力測試：
使用拉力計檢測制動彈簧預緊力，需達到額定值的 110%（如額定壓力 500N，測試值應為 550N），防止溜鉤。
三、系統調試：確保運行可靠性
1. 空載試運行
電機轉向檢查：
短時通電（≤10 秒），觀察減速機輸出軸轉向是否與起重機運行方向一致。若反向，需調換電機任意兩相電源線。
制動器動作測試：
斷電狀態下手動釋放制動器（如使用專用扳手），檢查制動輪是否靈活轉動；通電后制動器應在 0.2 秒內抱死，無延遲或卡滯。
2. 負載測試與參數優化
靜載試驗：
懸掛 1.25 倍額定載荷（如 10 噸起重機掛 12.5 噸砝碼），持續 10 分鐘，檢查減速機油溫（≤80℃）、制動器溫升（≤60K）及結構件變形。
動載試驗：
以額定載荷進行 50 次起升 / 下降循環，記錄電機電流（≤額定電流的 110%）、減速機噪音（≤85dB）及振動（≤2.5mm/s）。
PID 參數調整（變頻驅動時）：
優化速度環和位置環參數，確保啟動 / 制動平滑，無沖擊載荷（如加速時間設為 3-5 秒）。
四、安全規范與維護要點
1. 強制標準與操作禁忌
接地與絕緣：
電氣系統絕緣電阻需≥0.5MΩ（500V 兆歐表測量），接地系統每年進行一次接地電阻測試。
禁止行為：
嚴禁在減速機運行時調整聯軸器或制動器。
不得隨意更改電機繞組接法（如將星形改為三角形導致過載）。
2. 定期維護清單
周期項目標準要求
每周檢查減速機油位油位在視窗 1/2-2/3 高度
每月清潔制動器粉塵制動襯墊無油污、金屬屑堆積
每季度更換齒輪油（首次運行 50 小時后）使用 API GL-5 85W-90 合成齒輪油
每半年檢測聯軸器螺栓扭矩按設備手冊扭矩值復緊（偏差≤5%）
每年全面解體檢查齒輪磨損量≤齒厚的 15%，軸承游隙≤0.1mm
五、常見故障與排查邏輯
1. 電機無法啟動
可能原因：
主電路熔斷器熔斷（檢查熔體是否燒斷）。
接觸器線圈故障（萬用表檢測線圈電阻是否正常）。
制動器未完全釋放（檢查控制回路電壓是否正常）。
2. 減速機異常噪音
可能原因：
齒輪嚙合不良（用內窺鏡檢查齒面是否有疲勞點蝕）。
軸承損壞（聽診器檢測軸承運轉聲音是否異常）。
潤滑油污染（取油樣檢測顆粒度等級，NAS 1638≤8 級）。
3. 制動時溜鉤
可能原因：
制動彈簧疲勞（更換彈簧并重新測試預緊力）。
制動襯墊磨損（厚度小于原厚度的 50% 需更換）。
制動輪表面拉傷（打磨或更換制動輪，粗糙度 Ra≤1.6μm）。
總結
起重機三合一減速機的連接需遵循電氣精準、機械剛性、調試全面的原則，核心要點包括：
電機接線嚴格按銘牌電壓選擇接法，制動器電源與控制信號聯動。
聯軸器同軸度控制在 0.05mm 以內，螺栓扭矩達標。
空載 / 負載測試覆蓋轉向、制動、溫升等關鍵指標。
定期維護重點關注油液狀態、螺栓緊固及磨損檢測。
終需形成安裝調試報告，記錄接線參數、測試數據及問題處理結果，作為設備檔案的核心內容。若涉及非標改造或復雜工況，建議聯合減速機廠家與起重機設計單位制定專項方案，確保系統可靠性與安全性。
