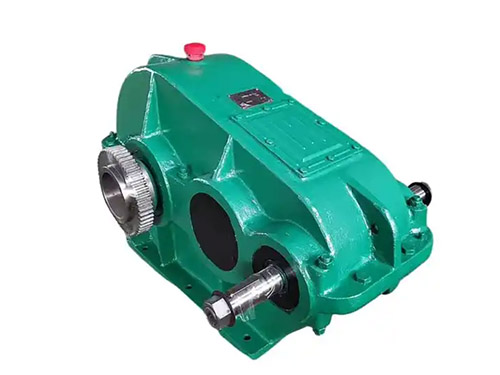

軟齒面減速機（齒面硬度 HRC22-35）傳統以滾齒工藝為主，精度多為 GB/T 10095 的 7-8 級，齒面粗糙度 Ra≤3.2μm。隨著工業自動化對傳動精度要求提升，新型磨齒工藝正推動軟齒面減速機性能跨越，實現從 "能用" 到 "好用" 的轉變。
一、傳統工藝瓶頸與升級動因
傳統工藝痛點 影響 升級需求
滾齒精度有限 (ISO 7-8 級) 傳動誤差大，定位精度差，噪音高 (≥75dB) 提升至 ISO 5-6 級，降低背隙至≤1 弧分
齒面粗糙 (Ra≥1.6μm) 摩擦損耗大，效率低 (≤95%)，磨損快 降至 Ra≤0.4μm，提升效率至 97%+
無齒面修形 載荷變形導致接觸不良，易疲勞點蝕 精準修形補償變形，優化接觸應力
批量一致性差 產品性能波動，維護成本高 在線檢測 + 閉環控制，確保批量穩定
二、核心工藝升級方案
1. 超精密磨齒技術革新
多軸聯動磨削：采用六軸 / 七軸數控磨齒機，配合 CBN (立方氮化硼) 砂輪，實現齒面輪廓誤差≤2μm，齒向誤差≤1.5μm
柔性磨削策略：針對軟齒面特性 (調質態，未淬火)，采用 "輕磨削 + 精修形" 組合，避免齒面燒傷和微裂紋
在線檢測補償：集成激光測量系統，實時修正磨削路徑，實現 "加工 - 測量 - 補償" 閉環控制，批量精度一致性提升 40%
2. 齒面修形技術突破
負載仿真修形：基于有限元分析，對齒頂 / 齒根進行拋物線修形 (修形量 10-20μm)，補償載荷變形，接觸面積提升 30%+
非對稱齒廓優化：驅動輪修形量大于從動輪 (5-8μm 差值)，平滑剛度過渡，噪音降低 10dB+
齒向鼓形修正：改善螺旋線偏差，使接觸區域均勻分布，承載能力提升 25%
3. 復合加工工藝創新
滾磨復合：粗加工用滾齒 (效率高)，精加工用磨齒 (精度高)，平衡成本與性能
磨珩聯作：磨齒后增加精密珩磨，齒面粗糙度降至 Ra≤0.2μm，形成理想油膜儲存結構
低溫強化處理：磨齒后進行低溫時效 (180-220℃)，消除磨削應力，提升尺寸穩定性
三、傳動精度關鍵突破
性能指標 傳統滾齒工藝 新型磨齒工藝 提升幅度
齒輪精度等級 ISO 7-8 級 ISO 5-6 級 提升 2-3 個精度等級
背隙 (側隙) 2-3 弧分 ≤0.5-1 弧分 降低 50%-75%
傳動誤差 ≥15μm / 轉 ≤5μm / 轉 降低 67%+
齒面粗糙度 Ra 1.6-3.2μm Ra 0.2-0.4μm 降低 75%-87.5%
傳動效率 93%-95% 97%-98.5% 提升 2-3.5 個百分點
運行噪音 75-85dB 62-68dB 降低 10-15dB
使用壽命 5000-8000 小時 12000-15000 小時 延長 50%-100%
四、典型應用案例
食品包裝機械：磨齒軟齒面減速機實現定位精度 ±0.01mm，包裝誤差降低 60%，生產線合格率提升至 99.9%
紡織印染設備：傳動平穩性提升，織物張力波動減少，色差率下降 35%，能耗降低 12%
自動化裝配線：背隙≤0.5 弧分，重復定位精度達 ±0.005mm，適配高速精密抓取與裝配
醫療設備：低噪音 (≤65dB)、低振動，滿足手術室等靜音環境要求，傳動精度保障診斷準確性
五、工藝升級價值分析
1. 性能價值
精度革命：從 "普通傳動" 到 "精密定位"，適配高端裝備需求
效率提升：減少摩擦損耗，降低能耗，符合 "雙碳" 目標
靜音運行：改善工作環境，拓展在醫療、食品等靜音要求領域的應用
2. 經濟價值
全生命周期成本降低：壽命延長 50%+，維護頻率減少 60%，綜合成本降低 30%
產能提升：設備運行穩定性增強，故障停機時間減少，生產效率提升 15%-20%
市場競爭力增強：打破 "軟齒面 = 低精度" 的固有認知，拓展中高端市場
六、技術實施要點
設備選型：優先選擇帶在線測量功能的六軸以上數控磨齒機，配備 CBN 砂輪
工藝參數：軟齒面磨削參數 (線速度 18-25m/s，進給量 0.01-0.03mm / 齒) 需低于硬齒面，避免齒面損傷
質量控制：采用齒輪測量中心進行 100% 全檢，重點監控齒形、齒向、接觸斑點和背隙指標
成本平衡：根據應用場景選擇合適工藝 (高端用全磨齒，中端用滾磨復合，低端用滾齒 + 珩齒)
結語
新型軟齒面減速機磨齒工藝升級，通過精度提升、效率優化、噪音降低和壽命延長四大突破，正在重構行業對軟齒面產品的認知。隨著技術成熟和成本下降，這一升級將加速滲透到自動化生產線、智能裝備和精密傳動領域，為工業 4.0 提供更具性價比的傳動解決方案。
